はじめに：標準シールを超えて

最高品質でも TOCO ワイパーシールには限界があります。高温の金属片、研磨性のある木くず、あるいは冷却剤の飛散がある環境では、外部バリアが必要です。適切なカバーを選ぶことは、単に保護するだけでなく、「シールド」が機械の移動や精度を妨げないことも重要です。

1. ベローズ（アコーディオンカバー）

ベローズは、特殊な布地、ゴム、または PVC で作られた、最も用途の広い保護オプションです。

• 長所： 軽量、安価、そして高い「圧縮率」が可能（非常に小さく縮小可能）。

• のためのベスト： 木工粉塵、3D プリント、医療機器、クリーンルーム。

• 「呼吸」の要素: ベローズは肺のような働きをします。動くと空気を吸い込み、吐き出します。埃の多い環境では、ベローズの使用が不可欠です。 フィルター付き通気口 ベローズがシステム内にほこりを吸い込まないようにします。

2. 伸縮式スチールカバー

重切削加工には布だけでは不十分です。鋼鉄の「装甲」が必要です。

• 長所： 高温で鋭利な金属片や高圧クーラントにも耐えられます。一部の大型機械設計では、歩行可能な状態でも使用できます。

• のためのベスト： CNC フライス加工センター、旋盤、重工業用グラインダー。

• 重量ペナルティ: スチールカバーは重く、システムに大きな慣性を加えます。モーターのサイズ（ TOCO モータートルクサイジング計算機) がこの余分な質量の原因となります。

3. 装甲ベローズ（ハイブリッド）

装甲ベローズは、上面のステンレス鋼の「ラメラ」（プレート）によって保護された布の折り畳みが特徴です。

• これを選ぶ理由 ベローズの柔軟性と高い圧縮性に加え、スチールカバーの耐チップ性も兼ね備えています。現代の多軸加工機にとって、まさに「両方の長所を兼ね備えた」製品です。

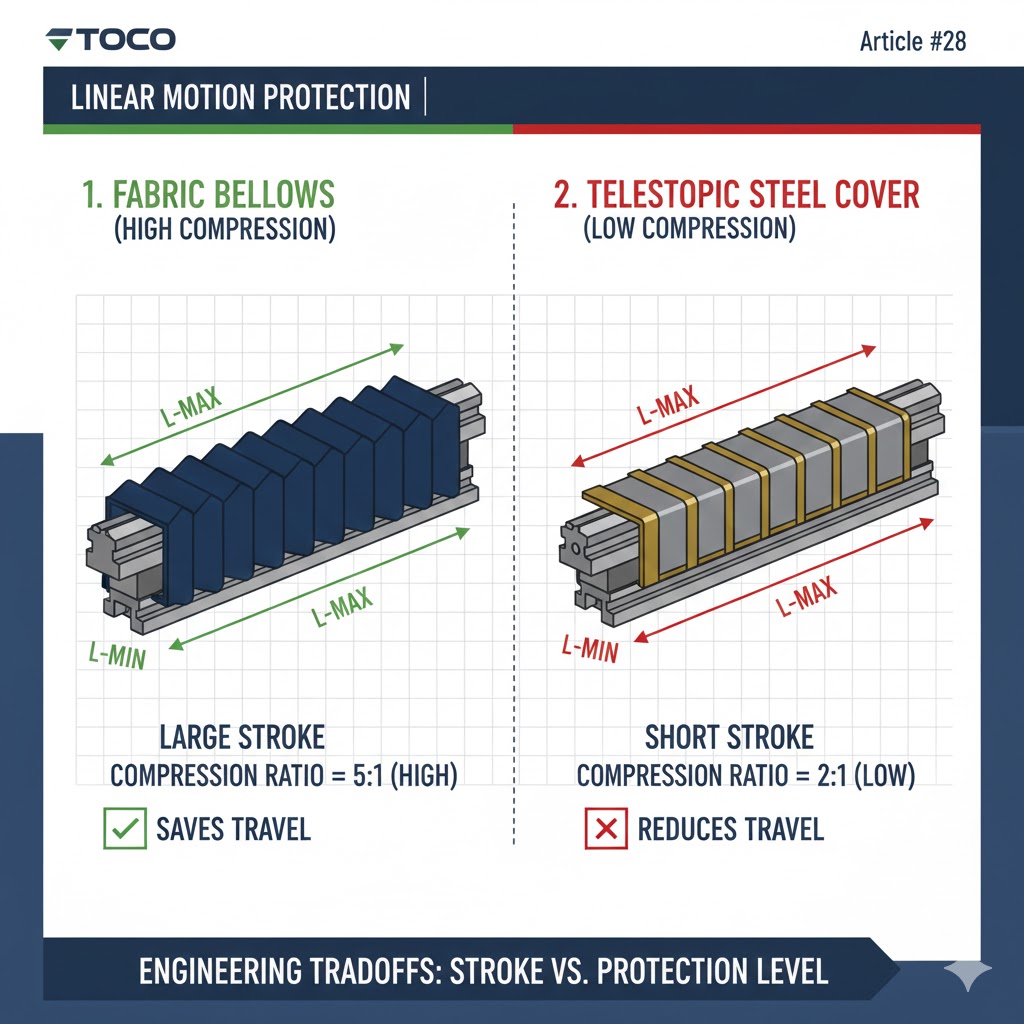

4. 注文時の主な仕様

TOCO アセンブリにカバーを追加する場合は、次の 4 つの寸法を指定する必要があります。

1. Lmax（伸長長さ）: 軸が移動する合計距離。

2. Lmin（圧縮長さ）: キャリッジがレールの端にあるときのカバーの「スタック高さ」。

3. 脳卒中： Lmax と Lmin の差。 警告： Lmin が厚すぎると、使用可能な機械移動の一部が失われます。

4. 幅と高さ: 機械フレームまたはワークピースにぶつからないようにするために必要なクリアランス。

5. カバーのメンテナンス

カバーは消耗品です。毎月以下の点を点検してください。

• 穴あき/破れ: ベローズに小さな穴が開いていても、研磨粉塵がレールに「巻き付いて」しまいます。

• ワイパーの摩耗: 伸縮カバーには、セクション間に真鍮またはゴム製のワイパーが付いています。これが摩耗すると、切りくずが挟まってしまいます。 内部 カバーが破損し、鋼板に傷がつきました。
